Pistikupesa vannitoas: IP-tsoonid ja ohutu paigaldus
Kas tead, kuhu tohib vannitoas pistikupesa paigaldada, et vältida elektrilöögi- ja lühiseohtu? Valest kohast võetud vool võib muutuda eluohtlikuks, kuid õigete tehniliste nõuete ja IP-kaitseastmete tundmine tagab mugava ning ohutu igapäevakasutuse.
Elektriohutuse tsoonid vannitoas
Vannituba on niiske ruum, kus elektriseadmed ja vooluahelad alluvad rangetele ohutusstandarditele, nagu näiteks IEC 60364-7-701. Ruumi planeerimisel jagatakse vannituba niiskustaseme ja vee läheduse alusel ohutustsoonideks:
- Tsoon 0: Vanni või dušialuse sisemus. Selles tsoonis tohib kasutada vaid spetsiaalseid madalpingeseadmeid (kuni 12 V) kaitseastmega vähemalt IPX7. Pistikupesade paigaldamine Tsooni 0 on rangelt keelatud.
- Tsoon 1: Ala vahetult vanni või dušinurga kohal kuni 2,25 meetri kõrgusel põrandast. Siin kehtib nõue vähemalt IPX4 kaitseastmele. Tavapäraseid pistikupesasid siia paigaldada ei tohi.
- Tsoon 2: Tsoonist 1 väljapoole jääv ala 0,6 meetri raadiuses ja kuni 2,25 meetri kõrguseni. Samuti nõutakse siin seadmetelt vähemalt IPX4 niiskuskindlust. Standardseid 230 V pistikupesasid Tsooni 2 ei paigaldata.
- Väljaspool tsoone: Ala, mis jääb Tsoonist 2 kaugemale kui 0,6 meetrit vanni või duši välisservast. Siia on lubatud paigaldada pistikupesasid, eeldusel et need on kaitstud rikkevoolukaitsmega.
Kui kujundad ruumi üldlahendust ja paigutad sanitaartehnikat, tutvu lähemalt meie praktiliste nõuannetega juhendis vannitoa kujundus.

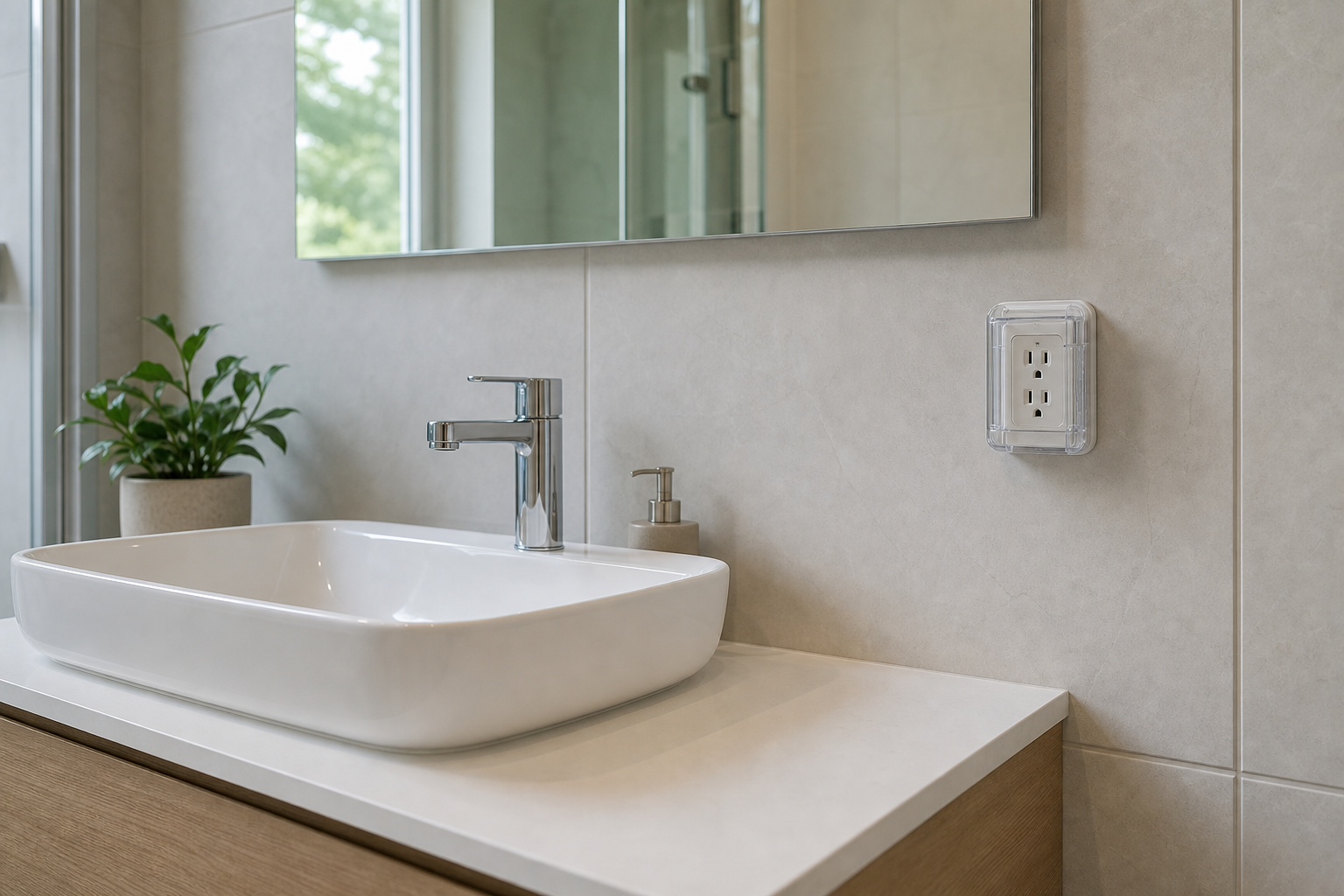

Pistikupesa asukoht valamu ja mööbli suhtes
Kuigi valamu ümbrus ei ole rahvusvahelistes normides eraldi numbritsoonina fikseeritud, kehtib siin kriitiline ohutusreegel: pistikupesa ei tohi paikneda otse veekraani all ega kohas, kus vee pritsimine on vältimatu.
Tavaliselt paigaldatakse pistikupesad valamu küljele või kohale vähemalt 60 cm kaugusele veekraani tsentrist. Kõrguse osas jälgitakse, et pistikupesa ei jääks töötasapinnale liiga lähedale – sobiv kõrgus on enamasti 10–15 cm valamutasapinnast kõrgemal.
Kui planeerid ruumi hoiukohti ja mööblilahendusi, tutvu valikuga kategoorias vannitoamööbel. Väiksematesse ruumidesse sobivad suurepäraselt ka eraldiseisvad seinakapid, mis aitavad hoida hügieenitarvikud ja elektriseadmed pritsmetest eemal.

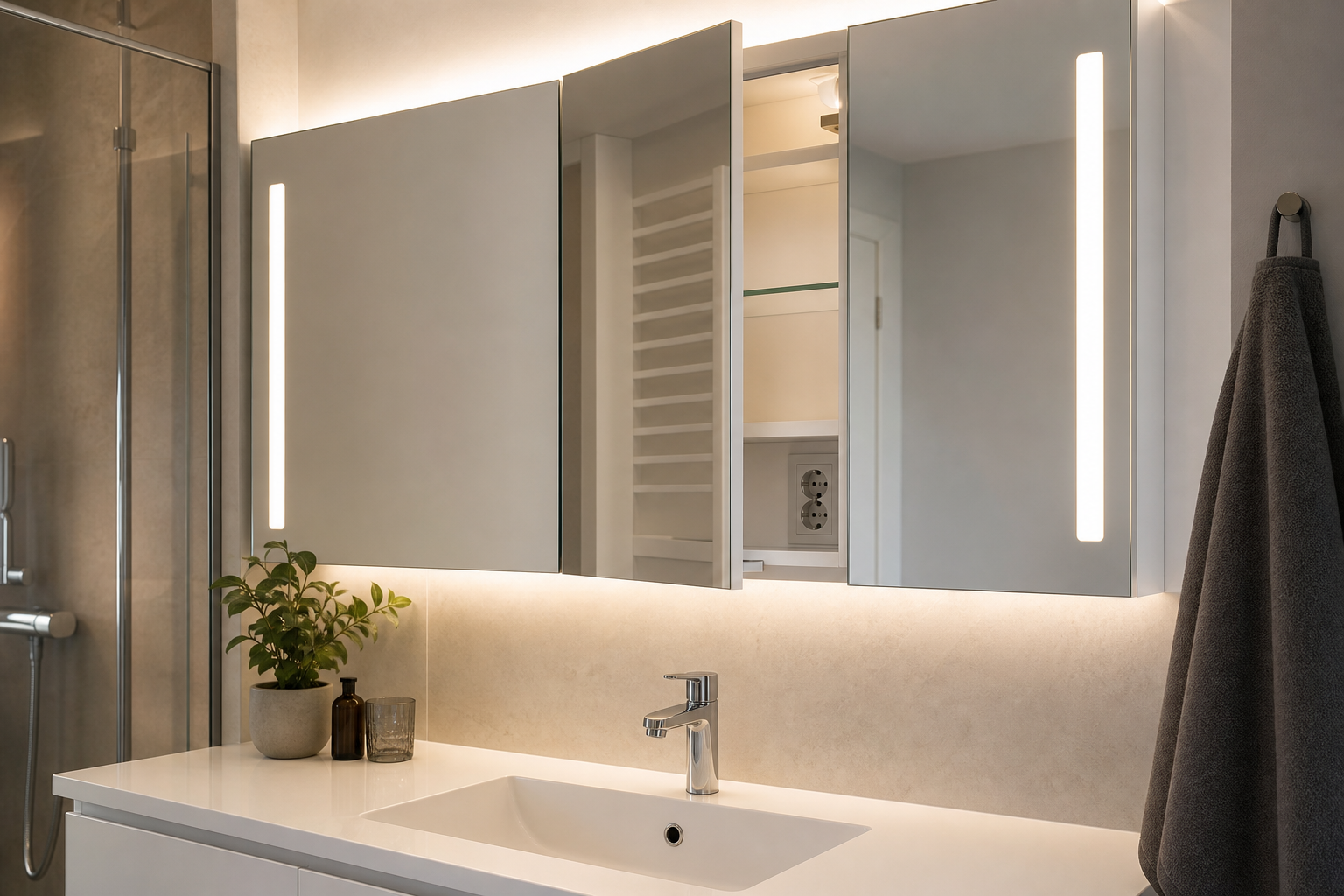

Integreeritud pistikupesad peegelkappides
Üks turvalisemaid ja praktisemaid lahendusi valamu piirkonnas on integreeritud pistikupesaga peegelkapp. Need kaasaegsed kapid koondavad valgustuse, peegli ja vooluvõtu ühte turvalisse korpusesse, mis vastab pritsmekindluse nõuetele (tavaliselt IP44).
- Harma Serena peeglikapi komplekt on varustatud pehmelt sulguvate uste, sisseehitatud LED-valgusti ning IP44 lüliti ja pistikupesaga.
- Kompaktsematesse ruumidesse sobib Harma LED-valgustusega peegelkapp, mis pakub mugavat hoiuruumi ja kindlat niiskuskindlust.
- Eksklusiivsema disaini ja laiema peeglipinna pooldajatele on suurepärane valik Laufen MIMO peeglikapp.
Lisavalgustuse planeerimisel tasub vaadata tooteid kategoorias vannitoa valgustid, näiteks mudelit Harma Serena LED valgusti. Madalpingesüsteemide ühendamisel tagab töökindluse Harma trafo LED-valgustile. Täpsema kaitseastmete ülevaate leiad juhendist vannitoa valgustus ja selle valimine.
Rikkevoolukaitse ja tehnilised paigaldusnõuded
Kõik vannitoa pistikupesad peavad olema ühendatud läbi 30 mA rikkevoolukaitsme (RCD). Rikkevoolukaitse jälgib vooluahela tasakaalu ja katkestab toite millisekundite jooksul, kui tekib leke – näiteks elektriseadme kukkumisel vette või isolatsioonirikkest tulenevalt.
Elektripaigalduse meelespea renoveerimisel:
- Kaablimarsruudid ja planeerimine: Elektrikaablid tuleb vedada enne viimistluskihtide paigaldamist ja plaatimist. Loe lähemalt etapiviisilisest planeerimisest artiklis maja renoveerimine: millest alustada.
- Hüdroisolatsiooni tühikute vältimine: Pistikupesade toosid ei tohi kahjustada seinte veetõket. Loe täpsemalt juhendist vannitoa hüdroisolatsioon plaatide all.
- Muu tehnika koormus: Kui vannituppa paigaldatakse põrandaküte või võimas ventilatsiooniseade, arvesta nende kaablite ja automaatkaitsetega juba projekteerimisfaasis.
Nõuetekohane IP-kaitseastmete jälgimine, rikkevoolukaitsme kasutamine ja õiged ohutuskaugused tagavad, et sinu vannituba on turvaline ja mugav igapäevaseks kasutamiseks. Tutvu tootevalikuga ning vali oma kodu jaoks sobivad niiskuskindlad peegelkapid ja valgustilahendused Vipexi e-poest või külasta meie salongi!
